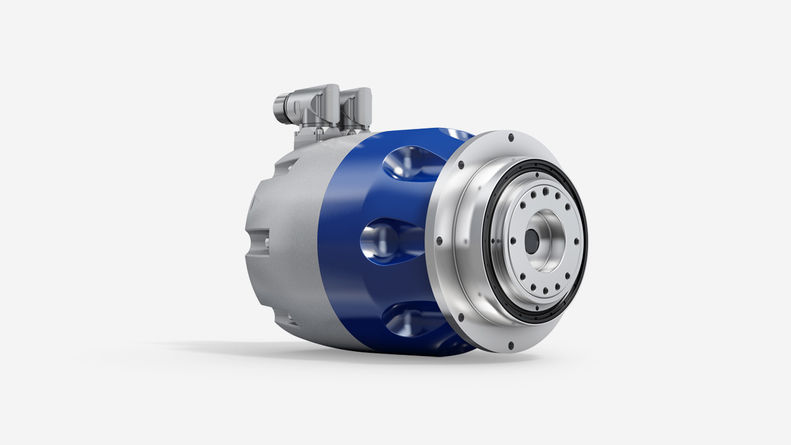

阿尔法 TPM+ 旋转伺服机电一体驱动装置

更高生产力 - 更高效率 - 更高精度

借助 TPM+ 伺服机电一体驱动装置，您不需要离合器也能集成精密行星齿轮箱和同步伺服电机，从而使其应用更加灵活。它具备极高的功率、力矩和扭转刚度，深得客户喜爱。它总长度短、功率密度高、运行平稳：这将其性能提高到了新的水平 - 实用的按照性能划分型号，确保在您所有的生产应用中都能有更高效的运行效率。

版本：

高度紧凑的电机/齿轮箱装置包含精密行星齿轮箱和带旋转变压器（经过 UL 认证）的永磁同步伺服电机

采用了三种适用于不同应用领域的设计

1.TPM+ 动态：组合了动态电机版本与二级行星齿轮箱，适用于包装、机器人和自动化中的旋转应用

2.TPM+ 高扭矩：组合了强大的电机与二级、三级高刚性设计的行星齿轮箱，适用于机械加工及移动大质量物体的应用

3.TPM+ 功率：组合了强大的电机与一级或二级行星齿轮箱，适用于加工和搬运场合中苛刻的线性和旋转应用

产品优势：

1、更高的生产效率
给您的机械和工厂带来的优势：具有低转动惯量、高刚性传动系统的机电一体驱动装置，可为您提供极高的精度和功率。生产效率大幅度提高

2、更高的效率
由于具有较低的回程间隙，输出轴承具有较高的侧倾刚度，并且电机轴集成了小齿轮，从而：可以选择更小规格的电机，使整个传动系统的能耗和投资成本降低。

3、更高的精度
斜齿带来了静音运行，而卓越的控制性能保证了您的机械设备能达到更高的精度。其结果是：真正经济高效的产品

系统扩展：

• 广泛的齿条和齿轮选择；可根据要求将齿轮直接焊接至法兰。
• 预装的电源以及信号电缆（兼容拖链）可用于选定的伺服控制器
• simco®伺服传动装置带保护等级IP20的可作为开关柜使用，带保护等级IP65的可作为分散装置使用。电压范围在24到48 VDC，max额定功率可达2 KW的simco®伺服驱动装置可适用于高精度的应用。

技术参数：

TPM+ 动态

• 5 种尺寸
• max输出转速为 55 到 375 RPM
• max输出力矩为 30 到 1300 Nm
• max电机性能为 0.8 到 15.2 kW
• 安装长度为 113 到 332 mm

TPM+ 高扭矩

• 四种尺寸
• max输出转速为 20 到 220 RPM
• max输出力矩为 230 到 3100 Nm
• max电机性能为 1.7 到 55.1 kW
• 安装长度为 183 到 491 mm

TPM+ 功率

• 五种尺寸
• max输出转速为 45 到 1500 RPM
• max输出力矩为 15 到 1600 Nm
• max电机性能为 1.0 到 34.5 kW
• 安装长度为 149 到 411 mm

可用选项：

现有以下几项供您选择：


• 强化抗腐蚀性的设计
• 永磁制动器
• EnDat 2.1 或 Hiperface 绝对值编码器
• TTL 增量式编码器，带霍尔信号
• DRIVECLiQ、EnDat 2.2、Hiperface DSL（按要求提供）
• KTY 和 PTC 温度传感器
• 中间回路电压为 48、320 或 560V DC
• 集成式直通插座或集成式直角插座
