立即咨询弹性联轴器 EK系列
产品特点：
§ 结构：
· 两个带凹形爪，具有高同心度的联轴器套筒。
· 配合间隙H7 +键槽DIN6885 +紧固螺钉DIN916或者使用预钻孔方式
§ 温度范围：取决于所选用的梅花形弹性环。
§ 扭转刚性：为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。
§ 配合间隙：轴套连接0.01 - 0.05毫米。
§ 材料：
· 联轴器套筒：到450系列为高强度铝制，从800系列起为钢制
· 弹性环：由精密模压，极其耐磨并且耐热稳定的塑料材质制成
§ 转速：标准参见表格超过10000转/分钟时联轴器需使用精细动平衡（请注明）。
§ 技术参数：
· 额定扭矩：0.5 - 2.150 Nm
· 转速可达28000转/分钟
§ EK1型弹性联轴器产品特点：
· 经济型结构式样
· 轴向安装
· 可根据客户的特殊应用要求进行调整修改
· 良好的同心度
· 缓冲减振
· 电绝缘
· 插入式
· 由于键槽连接，间隙很小

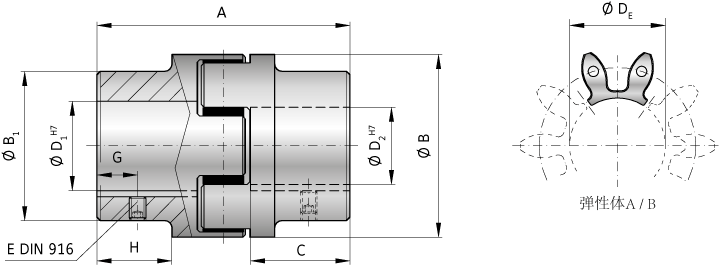

产品规格表：
产品规格EK1
|
EK1系列 |
|
2500 |
4500 |
9500 |
|||||||||
|
类型（弹性体插入物） |
|
|
|
||||||||||
|
额定扭矩（Nm） |
T KN |
|
|
|
|||||||||
|
max扭矩（Nm） |
T Kmax |
|
|
|
|||||||||
|
总长（mm） |
一个 |
213 |
272 |
341 |
|||||||||
|
外径（mm） |
B / B 1 |
一百五十五分之一百六十○ |
一百九十〇分之二百二十五 |
二百四十零分之二百九十〇 |
|||||||||
|
安装长度（mm） |
C |
88 |
113 |
142 |
|||||||||
|
内径（导向钻孔）（mm） |
D V |
三十 |
40 |
50 |
|||||||||
|
内径范围H7（mm） |
D 1/2 |
30-95 |
40-130 |
50-170 |
|||||||||
|
内径范围H7（英寸） |
D 1/2 |
1.250“ - |
1.580“ - |
2.000“ - |
|||||||||
|
弹性体内径（mm） |
D E. |
79 |
113 |
145 |
|||||||||
|
固定螺钉（DIN 916） |
? |
siehe Tabelle（abh?ngigvomBohrungsdurchmesser）** |
|||||||||||
|
距离（mm） |
G |
25 |
三十 |
40 |
|||||||||
|
缩短长度（mm） |
H |
69 |
89 |
110 |
|||||||||
|
每个轮毂的惯性矩 |
J 1 / J 2 |
40 |
147 |
480 |
|||||||||
|
约。重量（kg） |
|
12,5 |
25 |
53 |
|||||||||
|
速度标准（min -1） |
|
3.500 |
3.000 |
2.000 |
|||||||||
|
*速度平衡（10 3 min -1） |
|
10 |
8 |
6,5 |
|||||||||
|
CAD门户 |
|
2500 |
4500 |
9500 |
|||||||||
|
2D / 3D数据 |
|
||||||||||||
