立即咨询金属波纹管联轴器 BX系列
产品特点：
§
· 结构：
· 两侧配有法兰毂
· 金属波纹管配有插件（10系列无插件）
· 波纹管和套环焊接相连
· 温度范围：-40到+ 300°C
· 配合间隙：轴套连接0.03 - 0.08毫米
· 使用寿命：按照技术规范操作，金属波纹管联轴器可持久耐用且无需维护。
· 材料：
· 波纹管由高弹性不锈钢制成
· 套环材质：钢制
· 特殊解决方案：如其他配合长度，特殊材料和ATEX技术要求可根据要求短时提供。
· BX1型工业型联轴器的产品特点：
· 额定扭矩为10 - 100 K牛米
· 适用于高扭矩
· 结构紧凑，设计简洁
· 易于安装
· 零背隙，扭转刚性
· 长度可变
· 高偏移值

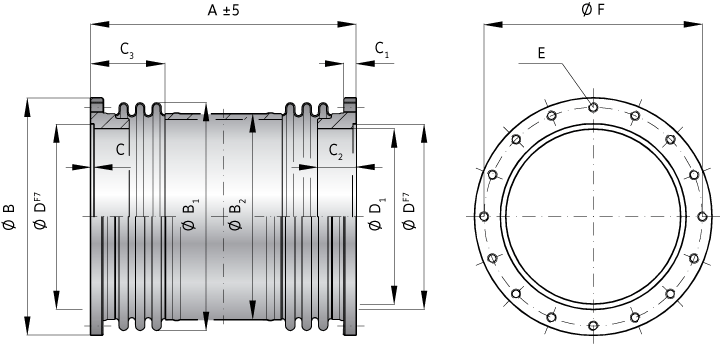

产品规格BX1
|
BX1系列 |
|
10 |
25 |
50 |
75 |
100 |
|
额定扭矩（KNm） |
T KN |
10 |
25 |
50 |
75 |
100 |
|
max扭矩（KNm） |
T Kmax |
15 |
38 |
75 |
113 |
150 |
|
总长（mm） |
A ±5 |
125 |
380 |
450 |
580 |
640 |
|
法兰外径（mm） |
乙 |
310 |
336 |
398 |
449 |
545 |
|
波纹管外径±2（mm） |
B 1 |
300 |
323 |
370 |
412 |
520 |
|
管外径（mm） |
B 2 |
- |
273 |
324 |
360 |
460 |
|
适合长度（mm） |
C + 0.5 |
4 |
五 |
6 |
10 |
15 |
|
螺纹深度（mm） |
C 1 |
15 |
25 |
三十 |
36 |
36 |
|
轮毂长度（mm） |
C 2 |
24 |
81 |
80 |
103 |
120 |
|
波纹管体长+3（mm） |
C 3 |
- |
121 |
133 |
165 |
165 |
|
定心直径f7（mm） |
d |
265 |
260 |
310 |
350 |
440 |
|
中心直径f7（英寸） |
d |
|||||
|
轮毂直径+0.3（mm） |
D 1 |
250 |
240 |
290 |
320 |
390 |
|
轮毂直径+0.3（英寸） |
D 1 |
|||||
|
紧固螺纹 |
? |
20xM12 |
24xM16 |
24xM20 |
20xM24 |
24xM24 |
|
紧固 |
? |
120 |
300 |
580 |
1000 |
1000 |
|
螺栓圆直径±0.4（mm） |
F |
290 |
304 |
361 |
404 |
500 |
|
转动惯量（10 -3 kgm 2） |
J ges。 |
101 |
548 |
1185 |
2725 |
7900 |
|
近似重量（kg） |
|
8,3 |
27,8 |
43,7 |
80 |
151 |
|
轴向* |
max |
3 |
五 |
6 |
7 |
8 |
|
侧面 |
max |
0,4 |
2,2 |
2,5 |
3 |
3,5 |
|
角度 |
max |
1,5 |
1 |
1 |
1 |
1 |
|
扭转刚度联轴器（10 -3 kgm 2） |
|
20.000 |
9.000 |
15.500 |
23.000 |
35.000 |
|
轴向弹簧刚度波纹管（N / mm） |
|
985 |
3000 |
4300 |
3900 |
2800 |
|
横向弹簧刚度（KN / mm） |
|
21 |
133 |
207 |
175 |
219 |
|
CAD门户 |
|
10 |
25 |
50 |
75 |
100 |
|
2D / 3D数据 |
|
