施迈赛Schmersal 安全铰链开关

在检查铰链防护装置的位置时，除了带有独立执行器的常规安全开关和具有安全功能的位置开关之外，设计人员还具有铰链安全开关。除了高水平的防篡改功能外，它们还因为其紧凑的设计而具有优势，因此是面向设计的机器和系统的首 选。铰链安全开关位于防护门的铰链侧，因此非常易于安装。

除了具有独立执行器的常规安全开关，具有不同工作原理的安全传感器以及具有安全功能的位置开关之外，设计人员还可以在监视可旋转安全门的位置时选择铰链安全开关。安全开关的这种特殊设计使机器和系统的小型旋转门和检修活门以及重型铰链门的安装和防篡改保护变得容易。由于其极其紧凑的设计和不起眼的设计，这些安全开关适用于铰接式防护装置，特别是面向设计的机器和系统。

铰链安全开关：结构和操作方式

安全开关中的集成凸轮使安全功能以一定角度触发。因此，满足了EN ISO 14119中提到的凸轮与执行器之间的可靠啮合的要求。由于安全开关同时用作铰链，因此设计人员可以根据设计省去结构元素。因此，安全功能被隐藏在铰链中，从而确保了高度的操纵保护。这样可以实现紧凑的设计，并可以方便地进入机器的工作区域。在防护门的打开侧不需要开关元件。

Schmersal集团提供范围广泛的三种不同类型的铰链安全开关：

TC 235/236系列用于维护风门和较小的旋转门的位置监控。

TV.S系列特别适用于重型门。开关通过轴或万向接头固定在门铰链上。

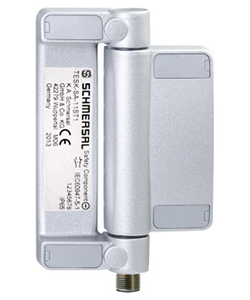

TESK和TESZ系列设计用于系统和机器的安全门上。前者以其在整个工作区域内自由调节开关角度而给人留下深刻的印象。
