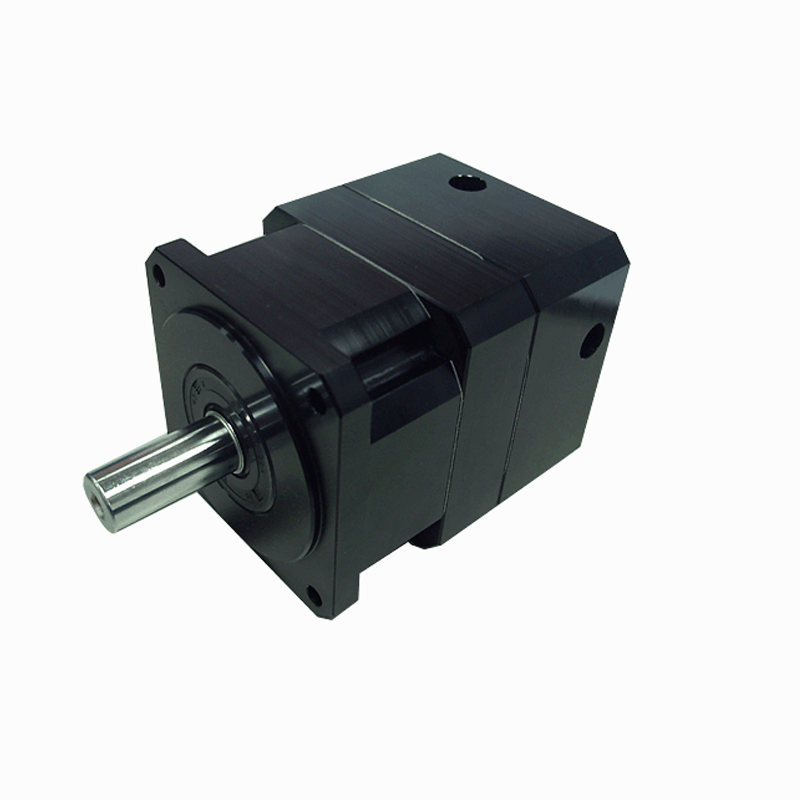

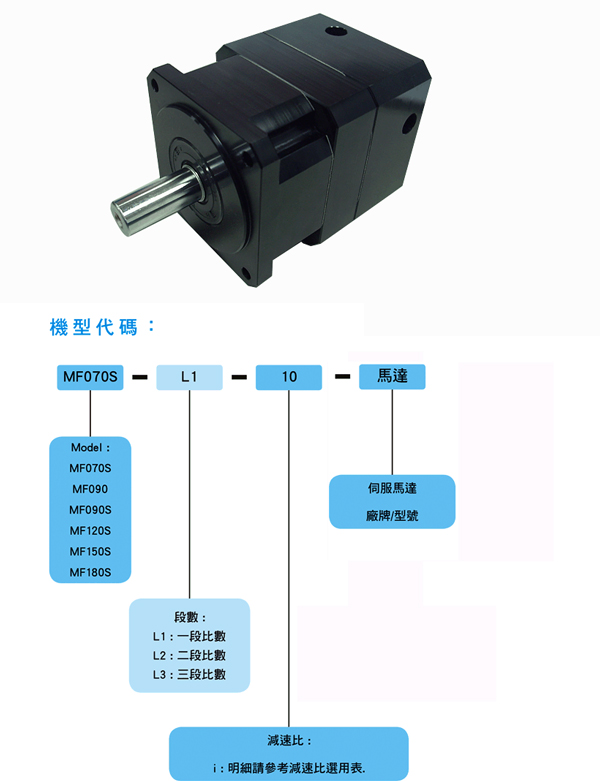

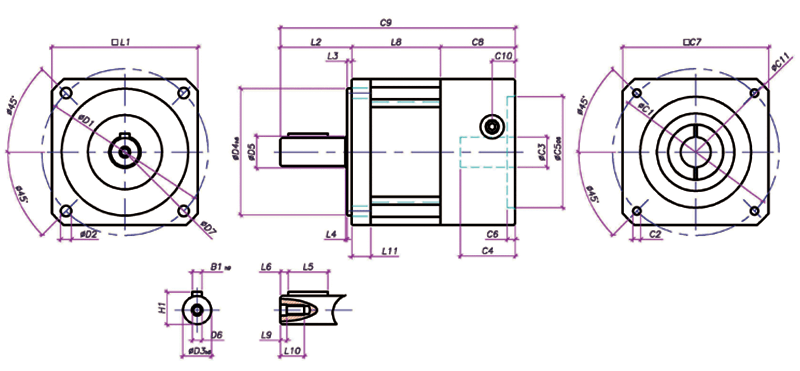

(单位:mm)

尺寸			MF090
D1	出力盖导螺孔节圆直径		105
D2	出力盖导螺孔直径		6.8
D3	出力轴直径		18
D4	出力盖引导凸缘直径		80
D5	出力轴根圆直径		20
D6	出力轴端面螺丝孔规格		M6×1P
D7	出力盖倒圆角直径		120
L1	出力盖边长		92
L2	出力轴端面到出力盖高度		45
L3	出力盖引导凸缘高度		3
L4	出力轴根圆高度		1
L5	键槽长度		25
L6	出力轴端面到键槽端面间隙		5
L8	本体长度	1 段	71
		2 段	99
		3 段	127
L9	出力轴端沉头孔深度		4
L10	出力轴端固定螺丝长度		18
L11	出力盖导螺孔深度		10
C1	入力法兰螺丝孔节圆直径		100
C2	入力法兰螺丝孔规格		M6×1P
C3	马达轴直径		14~19
C4	马达轴长度		42.1
C5	马达入力引导凸缘直径		80
C6	马达入力引导凸缘深度		5
C7	入力法兰边长		92
C8	入力法兰高度		47.1
C9	齿轮箱全长	1 段	163.1
		2 段	191.1
		3 段	219.1
C10	锁紧孔中心距		12.5
C11	入力法兰倒圆角直径		120
B1	键槽宽度		6
H1	出力轴+键总高度		20.5
1. C1~C6 为公制标准马达连接板尺寸,尺寸依搭配伺服马达而改变.
